Koniske rullelager (TRB) er essensielle komponenter i et bredt spekter av mekaniske systemer, og gir avgjørende støtte for rotasjonsbevegelse. Disse allsidige lagrene har fått enorm popularitet på grunn av deres evne til å håndtere både radielle og aksiale belastninger, noe som gjør dem ideelle for bruk i ulike bransjer som bilindustri, romfart, tunge maskiner og mer. Med en design som letter fordelingen av laster på en kontrollert måte, sikrer koniske rullelagre økt effektivitet og holdbarhet under utfordrende driftsforhold.
Forstå koniske rullelager
Koniske rullelager er en type rullende elementlager designet med indre og ytre løpebaner som er koniske i form. Denne unike designen gjør at rullene kan konvergere på et felles punkt på lageraksen, og gir en linjekontakt mellom rullene og løpebanene. Denne linjekontakten fordeler belastningene mer effektivt sammenlignet med kulelager, noe som resulterer i høyere bæreevne og redusert friksjon.
Hovedkomponentene i et konisk rullelager er indre ring, ytre ring, koniske ruller og bur. Buret holder rullene på plass og sikrer jevn avstand, og minimerer friksjonen mellom rullene. Konfigurasjonen av de koniske valsene gir jevn fordeling av krefter, og gir overlegen ytelse under ulike belastningsforhold.
Fordeler med koniske rullelager
Koniske rullelager gir en rekke fordeler i forhold til andre typer lagre, noe som gjør dem til et populært valg i ulike bransjer.
Høy belastningskapasitet: Koniske rullelagre er konstruert for å håndtere både radielle og aksiale belastninger samtidig. Den unike utformingen av koniske ruller som konvergerer på et felles punkt på lageraksen fordeler belastningene mer effektivt. Dette gjør at lagrene kan støtte betydelige radial- og skyvebelastninger, noe som gjør dem egnet for bruksområder som involverer tungt maskineri, hjulnav til biler og girkasser.
Friksjonsreduksjon og energieffektivitet: Linjekontakten mellom de koniske rullene og løpebanene reduserer friksjonen betydelig sammenlignet med kulelagre. Som et resultat opplever koniske rullelagre lavere energitap under drift, noe som fører til forbedret energieffektivitet og redusert varmeutvikling. Denne reduserte friksjonen bidrar til lengre lagerlevetid og lavere driftskostnader over tid.
Holdbarhet og lang levetid: Koniske rullelagre er bygget for å tåle tøffe driftsforhold og motstå slitasje. Den kontrollerte fordelingen av belastninger langs de koniske rullene sikrer jevn spenningsfordeling, forhindrer for tidlig svikt og forlenger lagerets levetid. Deres robuste konstruksjon og høykvalitetsmaterialer gjør dem egnet for krevende bruksområder i bransjer som gruvedrift, konstruksjon og tung produksjon.
Aksial og radiell stivhet: Koniske rullelagre gir utmerket aksial og radiell stivhet, og sikrer at aksler og komponenter forblir nøyaktig på linje under drift. Denne egenskapen er avgjørende i applikasjoner der det er viktig å opprettholde nøyaktig posisjonering og minimere akselavbøyning, for eksempel maskinverktøysspindler og presisjonsgirkasser.
Allsidighet og kompakt design: Koniske rullelagre kommer i forskjellige konfigurasjoner og størrelser, noe som gjør dem allsidige og tilpasses forskjellige bruksområder. Deres kompakte design tillater plassbesparende installasjoner, noe som gjør dem egnet for applikasjoner med begrenset plass, for eksempel bilhjul og flykomponenter.
Enkel installasjon og vedlikehold: Koniske rullelagre er relativt enkle å installere, og deres standardiserte design forenkler utskiftingsprosessen. I tillegg er periodiske vedlikeholdsoppgaver, som smøring og inspeksjon, enkle og bidrar til å sikre optimal lagerytelse på lang sikt.
Høy presisjon og redusert utløp: Utformingen av koniske rullelagre gir presis kontroll over lagerutløpet, som er variasjonen i tykkelsen på rulleelementene. Redusert utløp resulterer i jevnere og mer jevn bevegelse, og reduserer vibrasjoner og støy i mekaniske systemer.
Typer koniske rullelager
Koniske rullelagre kommer i forskjellige konfigurasjoner og design, hver skreddersydd for spesifikke brukskrav. Disse forskjellige typene av koniske rullelagre tilbyr varierende belastningskapasitet, presisjon og egnethet for spesielle bransjer.
Enrads koniske rullelager:

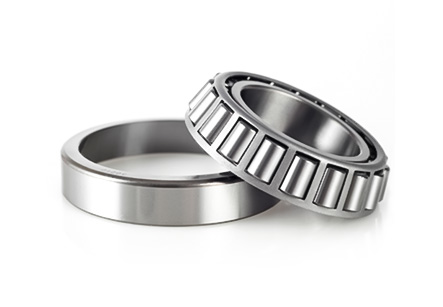

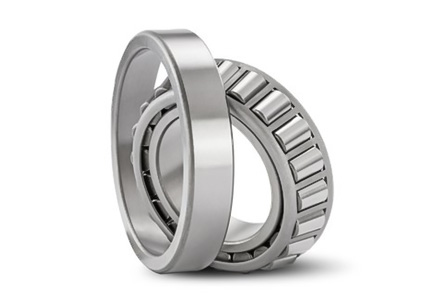

Enrads koniske rullelager er den mest grunnleggende og mest brukte typen koniske rullelagre. De består av et enkelt sett med koniske ruller og en indre ringenhet (kjegle) og en ytre ring (kopp). Rullene er anordnet på en måte at deres baner konvergerer på et felles punkt på lageraksen. Denne designen letter linjekontakt mellom rullene og løpebanene, slik at lageret kan håndtere både radielle og aksiale belastninger i én retning. Enrads koniske rullelagre er egnet for bruksområder med moderate til høye radial- og skyvebelastninger, noe som gjør dem utbredt i bilhjulnav, girkassesammenstillinger og industrimaskiner.
Dobbeltrads koniske rullelager:
Dobbeltrads koniske rullelager har to sett med koniske ruller og to indre ringer (kjegler) og en ytre ring (kopp) med doble løpebaner. Rullene i hvert sett er orientert i motsatte vinkler for å støtte både radielle og aksiale belastninger i begge retninger. Denne konstruksjonen øker lagerets bæreevne betydelig sammenlignet med enrads koniske rullelagre. Dobbeltrads koniske rullelager brukes ofte i applikasjoner som krever høyere lastbærende evner, for eksempel tungt maskineri, anleggsutstyr og valseverk.
Fire-rads koniske rullelager:
Fire-rad
koniske rullelager har fire sett med koniske ruller arrangert i to par indre ringer (kjegler) og en ytre ring (kopp). Disse lagrene kan støtte ekstremt høye radielle og aksiale belastninger og brukes i tunge applikasjoner, inkludert stålvalseverk, gruveutstyr og store industrimaskiner. Designet med fire rader gjør at disse lagrene kan håndtere eksepsjonelt tunge belastninger og gir overlegen stivhet og presisjon under krevende driftsforhold.
Koniske trykkrullelager:
Koniske trykkrullelagre er spesielt designet for å håndtere aksiale (trykk)belastninger. De har koniske ruller orientert på en måte som gjør at de kan støtte skyvekrefter i én retning. Disse lagrene brukes ofte i applikasjoner der aksialbelastninger er dominerende, for eksempel biltransmisjoner, girkassetrykklager og visse verktøymaskiner.
Tilpassede koniske rullelager:
I tillegg til standardtypene nevnt ovenfor, kan produsenter lage
tilpassede koniske rullelager for å møte spesifikke applikasjonsbehov. Disse tilpassede lagrene kan innebære unike design, materialer eller spesielle funksjoner som er skreddersydd for spesielle bransjer eller krevende driftsforhold. Tilpassede koniske rullelagre brukes ofte i nisjeapplikasjoner eller avanserte ingeniørprosjekter der standardlagre kanskje ikke er tilstrekkelig.
